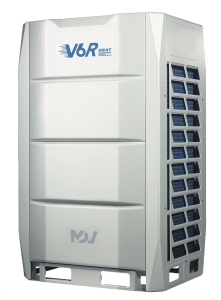

VRF-система MDV Модульный наружный блок серии V6 MDV6-280WV2GN1

Цена по запросу

Заказать бесплатный обратный звонок

Как получить товар

Доставка: уточните у менеджера
Самовывоз: уточните у менеджера

По Москве и области: курьером
По России: транспортными компаниями
Есть пункт самовывоза

Способы оплаты товара

Наличными при получении
Банковскими картами Visa, MasterCard, МИР
Оплата по счету
Безналичный расчет (для юр.лиц)

Описание Характеристики Отзывы

Преимущества модульных внешних блоков V6 VRF-систем MDV

Наружные блоки VRF-систем MDV V6 (модульного исполнения) представлены широким модельным рядом производительностью от 25.2 до 90 кВт (25.2, 28, 33.5, 40, 45, 50, 56, 61.5, 67, 73, 78.5, 85, 90 кВт).

Основа системы – компрессоры DC-инверторного типа производства HITACHI с функцией впрыска пара хладагента (Enhanced Vapor Injection, EVI).

Максимальная мощность модуля VRF-системы V6 из трех наружных блоков – 270 кВт. Максимальное количество подключаемых внутренних блоков – 64 единицы.

Модельный ряд модульных наружных блоков V6 VRF-системы MDV, фото

Широкий модельный ряд блоков модульного исполнения

Использование блоков модульного исполнения производительностью 67-90 кВт, в большинстве случаев позволяет снизить себестоимость построения системы.

Увеличенные длины магистралей хладагента модульных внешних блоков V6 VRF-системы MDV, фото

Увеличенные длины магистралей хладагента - гибкость проектирования и снижение себестоимости

Увеличенные максимальные длины магистралей хладагента позволяют не разбивать одну систему на несколько и снижают себестоимость расходных материалов.

Система управления энергопотребления наружных блоков V6 модульного исполнения (VRF-системы MDV), фото

Снижение эксплуатационных затрат: система управления потреблением электроэнергии (Energy Managment System)

Управление температурой кипения и конденсации во внутренних блоках

Система управления потреблением электроэнергии работает по принципу нефиксированной температуры кипения\конденсации хладагента во внутренних блоках. В зависимости от текущей требуемой производительности каждого работающего внутреннего блока, система EMS изменяет для них температуру кипения/конденсации хладагента – это способствует увеличению эффективности работы всей системы, а также обеспечивает больший комфорт для пользователя.

Принудительное управление энергопотреблением

Если объект еще не введен в эксплуатацию полностью и существуют ограничения по допустимой потребляемой мощности всех инженерных систем, VRF-система V6/V6-i может временно функционировать с ограниченным максимальным уровнем энергопотребления в пределах от 40% до 100%.

Пластинчатый теплообменник хладагента модульных наружных блоков V6 VRF-системы MDV, фото

Снижение эксплуатационных затрат: пластинчатый теплообменник хладагента (переохладитель)

Использование пластинчатого теплообменника хладагента в качестве вторичного переохладителя позволяет увеличить переохлаждение до 18К и повысить эффективность системы на 10%.

Компрессоры инверторного типа модульных внешних блоков V6 VRF-системы MDV, фото

Компрессоры DC-инверторного типа HITACHI с функцией EVI (впрыск пара хладагента)

Применение компрессоров всемирно известного концерна HITACHI и дополнительный входной контроль качества позволили добиться непревзойденной надежности системы V6/V6-i. Компрессоры HITACHI оснащены функцией впрыска пара хладагента (Enhanced Vapor Injection, EVI), что позволяет системе стабильно работать в широком диапазоне температур наружного воздуха: от -15 до +54 °С в режиме охлаждения, а в режиме нагрева от -25°С до +24°С.

Программа выравнивания моточасов модульных внешних блоков V6 VRF-системы MDV, фото

Надежная работа системы: выравнивание моточасов компрессоров

В системе VRF серии V6 автоматически действует программа выравнивания моточасов не только для компрессоров внутри одного наружного блока, но и для наружных блоков внутри одной системы, что обеспечивает стабильную работу оборудования и долгий срок службы. В блоках индивидуального исполнения VRF-систем серии V6-i выравнивание моточасов работает только в наружных блоках с двумя компрессорами.

Стабильная работа системы управления наружных блоков V6 модульного исполнения (VRF-системы MDV), фото

Стабильная работа системы управления наружным блоком

Охлаждаемый хладагентом радиатор активных электронных компонентов снижает их рабочую температуру на 8 градусов – это гарантирует стабильную и безопасную работу системы управления наружным блоком, что позволило расширить температурный диапазон работы VRF-систем V6/V6-i до +54°С при работе в режиме охлаждения.

Защита от неправильного подключения

Реализована защита от неправильного подключения электропитания, которая позволяет исключить электрические повреждения основной платы, модулей инверторов и, в некоторых случаях, компрессора.

Выдача сигнала об аварии от наружных блоков V6 VRF-системы MDV, фото

Сигнал аварии

Наружные блоки VRF MDV V6 оснащаются специальными контактами для выдачи сигнала об аварии. При возникновении неисправности или ошибки, наружный блок замыкает контакты, и сигнал поступает на диспетчерский пункт, что позволит значительно уменьшить время реагирования и быстро устранить неисправность.

Функция обдува решетки вентилятора от снега в модульных внешних блоках V6 VRF-системы MDV, фото

Обдув решетки вентилятора от снега (опция, заказывается при размещении наружных блоков V6/V6-i в производство)

Для упрощения эксплуатации в зимний период блоки VRF серий V6 и V6-i могут опционально оснащаться функцией обдува решетки вентилятора от снега. Функция активируется в зависимости от температуры наружного воздуха. Имеет два режима: работа вентилятора с интервалом 2 минуты через 15 минут и 2 минуты через 30 минут.

Антикоррозийная обработка

Все наружные блоки MDV проходят стандартную антикоррозийную обработку для эксплуатации в обычных условиях. Для эксплуатации в тяжелых условиях, может быть проведена дополнительная антикоррозийная подготовка всех основных частей наружного блока - корпуса, моторов вентиляторов, крепежных элементов, ламелей теплообменника, корпуса блока электронных компонентов. Наружные блоки VRF MDV V6, прошедшие такую подготовку, могут работать в условиях повышенного содержания солей в воздухе в течение 27 лет , что подтверждено сертификатом UL.

Прецизионный температурный контроль

В наружных блоках VRF серий V6 и V6-i установлено несколько ЭРВ (электронных регулирующих вентилей). Использование ЭРВ, количество шагов в которых достигает 3000, позволяет точно дозировать количество хладагента для прецизионного поддержания стабильной температуры в помещении.

Сниженный уровень шума наружного блока V6 VRF-системы MDV, фото

Снижение уровня шума наружного блока: крыльчатка увеличенного размера

Для увеличения эффективности и снижения уровня шума в блоках серии V6 применена крыльчатка вентилятора увеличенного диаметра (750 мм).

Снижение уровня шума наружного блока: функция «ночной режим»

Функция «ночной режим» позволяет снизить уровень шума наружного блока в вечернее и ночное время до уровня 40 дБ(А) (на некоторых моделях наружных блоков поколения V6/V6-i)! Также доступен широкий выбор временных настроек автоматического включения и отключения функции «ночной режим». Это позволяет гибко подобрать время активации функции в зависимости от назначения объекта и времени наибольшего использования VRF-системы.

I

Увеличенный напор вентиляторов наружного блока V6 VRF-системы MDV, фото

Увеличенный напор вентиляторов наружного блока - 40 Па

Наружные блоки V6/V6-i имеют напор вентиляторов 40 Па. Это позволяет выбрасывать горячий воздух дальше от наружного блока, снижая тем самым температуру окружающего его воздуха и повышая эффективность работы системы на охлаждение, или устанавливать наружный блок за декоративными решетками.

Функция сохранения рабочих параметров VRF-системы V6, фото

Функция Black Box

Эксклюзив от производителя для бренда MDV
Сохранение рабочих параметров системы при остановке системы по ошибке. Все доступные рабочие параметры записываются циклами (суммарное время записи до 150 минут) и доступны для последующего просмотра сервисным инженерам для быстрого анализа работы системы (необходима программа диагностики VRF MCAC-DIAG-B).

Функции самодиагностики и пробного запуска модульных наружных блоков V6 VRF-системы MDV, фото

Mr. Doctor: удобство сервисного обслуживания

Пробный запуск системы

Пробный запуск системы одной кнопкой. Доступны режимы охлаждения и нагрева.

Самодиагностика

Расширенная функция самодиагностики, теперь контролируется большее количество параметров.

Автоматическая заправка хладагентом наружного блока V6 VRF-системы MDV, фото

Автоматическая заправка хладагентом (опция)

При условии комплектации системы наружными и внутренними блоками только поколения V6, пусконаладку системы можно выполнять с использованием функции автоматической заправки хладагентом.
Заказывается при размещении наружных блоков V6 в производство.
Необходима предварительная консультация технической службы MDV по возможности использования данной функции с рассматриваемой конфигурацией VRF-системы.

Снижение эксплуатационных затрат: сохранение теплопроизводительности при падении температуры окружающего воздуха

Благодаря применению новейших компрессоров HITACHI с функцией впрыска пара хладагента (EVI) и дополнительного пластинчатого теплообменника-экономайзера, в VRF-системах V6/V6-i удалось достичь значительного уменьшения падения теплопроизводительности при снижении температуры наружного воздуха. Теплопроизводительность системы V6/V6-i снижается всего на 20% от номинальной при температуре окружающей среды -25°С, в то время как у аналогичных VRF-систем той же ценовой категории падение составляет 37% уже при -20°С, а работа при температуре -25°С зачастую вообще невозможна.

Исключение потери электроэнергии: улучшенная система оттаивания теплообменника

Улучшенная система оттаивания теплообменника наружного блока работает не только по сигналу датчика температуры, но и учитывает множество рабочих параметров, что делает оттаивание в среднем быстрее на четыре минуты. Это позволяет исключить потери электроэнергии, связанные с лишним временем оттаивания.

Модель наружного блока	MDV6-280WV2GN1
Тип	модульный
Тип мотора вентилятора	DC Inverter
Холодопроизводительность, кВт	28,00
Теплопроизводительность, кВт	28,00
Электропитание, В/Гц/Ф	380-415/50/3
Номинальная потребляемая мощность (охлаждение), кВт	6,30
Коэффициент энергоэффективности EER	4,45
Номинальная потребляемая мощность (нагрев), кВт	5,20
Коэффициент энергоэффективности COP	5,40
Максимальный потребляемый ток, А	25,2
Рекомендуемый автомат, А	32
Расход воздуха, м³/ч	11000
ESP (статическое давление, номинал), Па	40
Уровень шума, дБ(A)	40 ~ 58
Тип компрессора	HITACHI EVI DC Inverter
Количество компрессоров	1
Количество моторов вентилятора	1
Тип хладагента	R410A
Заводская заправка хладагента, кг	11
Диаметр жидкостной трубы, мм (дюйм)	12,7 (1/2")
Диаметр газовой трубы, мм (дюйм)	25,4 (1")
Рабочий диапазон наружных температур при охлаждении, °C	-15...54
Рабочий диапазон наружных температур при нагреве, °C	-25...24
Размер наружного блока (Ш×В×Г), мм	990×1635×790
Размер наружного блока в упаковке (Ш×В×Г), мм	1090×1805×860
Вес наружного блока (нетто/брутто), кг	227 / 242
Максимальное количество подключаемых внутренних блоков	16
Суммарная мощность подключаемых внутренних блоков, %	50-130
